数字缸®(数字液压伺服缸)

用于溪洛渡电站的数字缸

数字液压

所有人都会用且能用好的精密液压传动技术

数字液压实现微米级精密控制的核心是机液闭环的伺服控制技术,其与电液伺服阀控明显的不同在于,其利用巧妙的机械结构实现了液压作动器的精密反馈控制,使液压传动控制大为简化,让使用者不必再关心什么是PID、什么是频响、什么是阀口增益等等复杂的器件特性,将关注点集中在目标需求上。数字液压不仅大幅降低了技术门槛,对电离电磁、油液污染、冲击振动、温度范围等的耐受也大幅改善,努力做到让人人会用、用好。



任何优秀的自动控制系统并不首先取决于算法的精度,无论采用PID、模糊控制或是各种先进的智能算法等,执行器件的精确执行才是自动化系统成败的基础保证!数字液压是伺服阀控液压技术的升级,是创新发展的关键。


数字缸,又名:数字液压缸、电液步进缸、电液脉冲缸、数控脉冲液压缸等。它是一种将油缸、数字伺服阀、传感器、反馈调节和控制有机结合,集成为一个单体器件的高科技液压传动及控制产品,并且使其特性完全实现数字化。其特别适用于高精度速度、位置控制、协同运动控制等传动系统,尤其在大流量或超大流量(千升/分钟)、高频或者超高频伺服控制方面,数字液压系统具有非常明显的竞争优势和高性价比。

应用案例:

www.hydraulic.com.cn/.../list-5-1.html


解决方案咨询:

service@hydraulic.com.cn


咨询电话:

010 64738812 / 63331966







  • 数字缸

  • 数字缸型号代码

  • 前法兰安装

  • 前耳轴安装

  • 前球铰中耳轴

  • 前后耳轴

  • 特殊形式

  • 网络总线

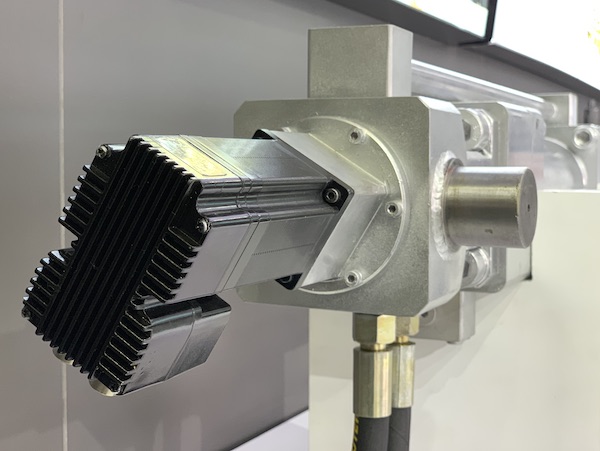

数字缸

数字缸

数字缸


数字液压(伺服)缸是双作用、高精度、高频响液压缸。它是一种将油缸、数字阀、反馈调节等有机结合,集成为一个单体器件的高科技液压传动及控制产品。其特别适用于高精度的速度控制、位置控制及多缸协同运动控制等传动控制系统需要。本公司数字缸相对伺服或比例伺服系统具有明显的性能优势和高性价比。

数字缸原理

数字缸是一种集成了机械反馈的直线液压放大器。在这个紧凑组件里,利用稳定可靠且环境耐受能力更强的机械仿形(滚珠)丝杠,替代了电位移传感器和反馈调节功能。

数字缸工作原理:

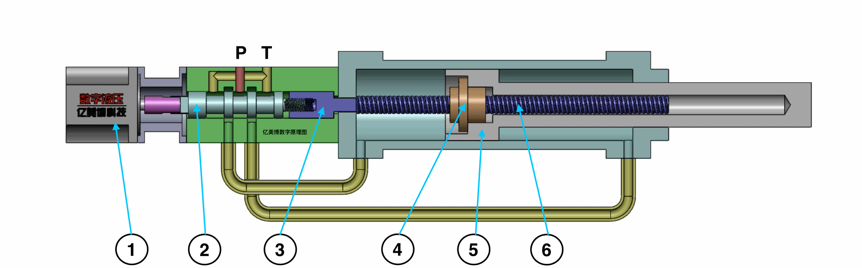

电控步进电机或伺服电机○1带动阀芯○2在螺母套○3中旋转,使阀芯产生轴向移动,将阀口打开。根据电机的旋转方向,压力油将进入液压缸前或后腔,活塞杆○5伸出或缩回。这时,与活塞杆固定在一起的仿形螺母○4被一起带动,与其啮合的仿形螺杆○6被转动,导致连接在其左侧的螺母套○3旋转并推动阀芯○2返回移动,直至将开启的阀口关闭,完成液压缸直线移动对电机转角的仿形,过程中实现了力矩放大。这是一种带机械反馈的伺服系统(随动系统)。根据设计,仿形螺杆可用不同的导程,导程越大,可获得在一定精度范围内液压缸有较快的运动速度。当仿形螺杆采用小导程时,液压缸其运动速度将会降低,但此时的位置精度将会很高。

数字缸可被看作是电机的特性随动和功率放大装置。




型号代码

■ 额定压力25Mpa,最高压力35Mpa,超高压需要单独订制。

■ 缸径从20~800mm,特殊规格请咨询本公司技术部门。

■ 行程根据用户要求订制,单级缸水平放置时行程可达6.5米。

■ 脉冲信号数量对应油缸行程,脉冲信号频率对应油缸速度。

■ 重复定位精度最高可达微米级。

■ 适用于位置控制、速度控制、同步控制、多缸协同控制等。

■ 电气控制接口多样性(CANBUS,MODBUS,EtherCAT,EtherNet...)。

■ 可选装绝对位置传感器输出;可选装前后腔压力传感器。

数字缸

前法兰连接的数字缸与普通液压缸外形区别主要在油缸末端增加的数字阀及控制部件。具体外形如下图,尺寸见下表。

前法兰连接数字缸

其它更详细技术参数,请拨打服务热线咨询。




前耳轴数字缸

前耳轴连接的数字缸与普通液压缸外形区别主要在油缸末端增加的数字阀及控制部件。具体外形如下图,尺寸见下表。

前法兰连接数字缸

其它更详细技术参数,请拨打服务热线咨询。




数字缸

数字缸中耳轴通常在缸体末端或者数字阀体上,也可根据用户要求安装在数字缸任意可安装位置上。与普通液压缸外形区别主要在油缸末端增加的数字阀及控制部件。具体外形如下图,尺寸见下表。

中耳轴连接数字缸

其它更详细技术参数,请拨打服务热线咨询。




数字缸

前后耳轴安装的数字缸与普通液压缸外形区别主要在油缸与后耳轴间增加了数字阀及控制部件。具体外形如下图,尺寸见下表。

附图及尺寸表格正在紧张制作中,其它更详细技术参数,请拨打服务热线咨询。


精密计量数字泵送缸

精密计量数字泵送缸采用全内封结构,将泵送缸、数字缸等,全部集成在一个钛合金管内,且可在高达200℃环境下长期稳定工作。该特种数字缸应用于国家863重点攻关项目中,为中国的石油勘探开采提升了技术能力。


数字液压振动缸

这是用于液压振动的数字振动缸,它可将普通连铸机通过简单改造,实现了高频率(每分钟400次)小振幅(±1~8毫米)液压非正弦振动,偏斜率达到50%,并且所有参数在线可以调整,是连铸机高效化改造的必要选择。

附图及尺寸表格正在紧张制作中,其它更详细技术参数,请拨打服务热线咨询。


大狗数字缸

前后耳轴安装的数字缸与普通液压缸外形区别主要在油缸与后耳轴间增加了数字阀及控制部件。具体外形如下图,尺寸见下表。

数字缸

以上不同安装结构的数字缸,目前均可提供总线网络接口,使数字缸更能适应网络化、信息化、智能化市场需求。

总线网络包括:CANopen、EtherCat、ProfiNet、ProfiBus、Ethernet、Modbus、RS232/RS485等,或可以用户订制。

采用网络连接能力的数字液压产品在工程机械领域中的应用案例:

案例1:起重机上装回转采用网络接口数字液压马达驱动

案例2:摊铺机熨平板采用网络接口数字液压缸俯仰角调节


窗口内信息可滚动浏览


亿美博工业数字科技由于创新设计,使得控制器件充分数字化,对外体现出了近乎100%的可控性和精确性。由此,亿美博科技创新提出终点目标控制,摒弃了传统控制方式中的器件特性控制环节。例如我们所关心的是执行机构的最终体现,而并不关心控制执行器件的特性,因为亿美博工业数字科技产品作为控制执行器件,体现了如一的、完美的控制能力,这样的器件,我们称之为工业数字器件,这样的技术我们称之为工业数字科技。

亿美博工业数字科技产品由于在创新设计时,完全采用数字化结构,因而其特性完全被数字化或者称标量化。例如亿美博数字缸0.01毫米的位移对应1个电脉冲;亿美博数字调节阀0.01度的开度对应1个电脉冲。由此我们不难想象出使用亿美博工业数字产品控制现有的生产设备,唯一的工作就是向亿美博工业数字执行器(数字缸、数字阀等)发送不同频率、数量的电脉冲信号,无需再如传统控制系统需要反复调整比例、积分、微分、温度补偿参数等等,使得亿美博工业数字控制系统即装即用,充分体现数字科技在工业技术领域中的完美特性。

亿美博工业数字科技已经在冶金、国防军事、机械制造、能源、化工等领域中获得广泛推广,受到国家科技部、国家经贸委、国家冶金局、国家机械局和国防、军事等机构的广泛支持,工业数字科技产品被列为国家重点新产品,亿美博科技有限公司也被科技部列为科技创新基金赠款支持企业,“十五”重点攻关项目承担企业, 国家火炬计划承担企业,北京市高新技术企业,北京市软件企业。

数字缸控制系统



■ 新型数控脉冲液压缸的研制

■ 亿美博谈数字液压



国家科技攻关计划(“十五”重点攻关项目)

五部委联合发布“国家重点新产品计划”项目:

项目名称:先进制造基础件技术研究和应用

课题名称:数字液压缸系列产品的研究与开发

专题名称:

承担单位:北京亿美博科技有限公司

专题负责:杨世祥、杨涛

组织单位:中国机械工业联合会

起止年限:2002年7月至2003年10月

课题编号:2002BA208B03



科技攻关任务书





数字液压技术顺利通过国家“十五”重点攻关项目验收

验收专家名单(排名不分先后):
杨尔庄(组长)、李冬茹、陈贞发、郭洪凌、吴元道、焦宗夏、焦让、陈寿德、赵爱平

专家验收意见:
本项目已达到原规划的目标,具有独立的知识产权,产品结构新颖,工艺性好,工作可靠,耐油液污染能力强,有良好的推广价值。该产品的研制成功,对推广工业自动化作出贡献。

建议完善、制定试验方法和条件,建立性能试验台。



科技攻关验收
